商品の詳細:
お支払配送条件:
|
| ワイヤ: | 20AWGの純粋な銅 | J1939 女性プラグ: | ドイツ語 HD16-9-1939S-P080の相当 |
|---|---|---|---|
| タイプのJ1939女性のプラグ: | タイプ2 | J1939 男性用プラグ: | ドイツHD10-9-1939P-P080の等量 |
| J1939 男性プラグのタイプ: | タイプ2 | OBD2 女性プラグ: | KETターミナルで |
| ピンかターミナル: | 銅,ニッケル付金 | 作業温度: | −25°C ~ +85°C |
| ハイライト: | J1939 オブド2,j1939 9ピンドイツケーブル,j1939 y スプリッターケーブル |
||

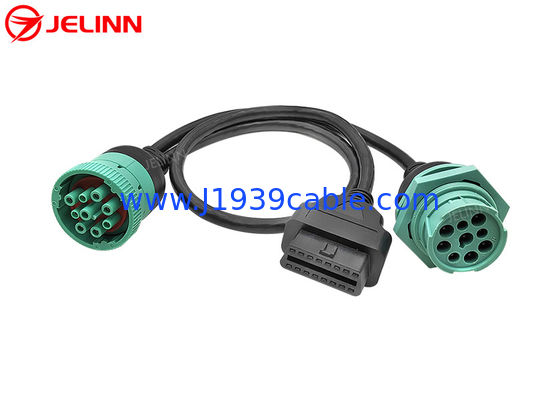

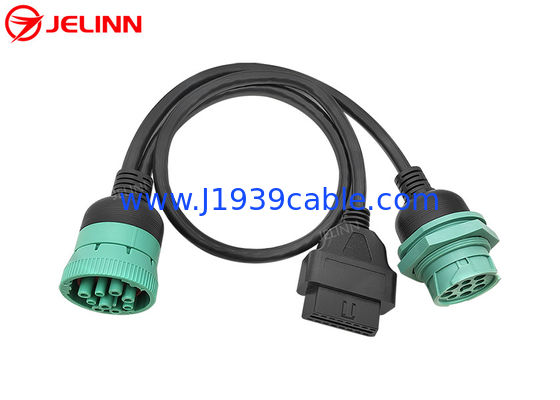

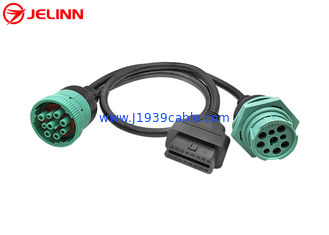

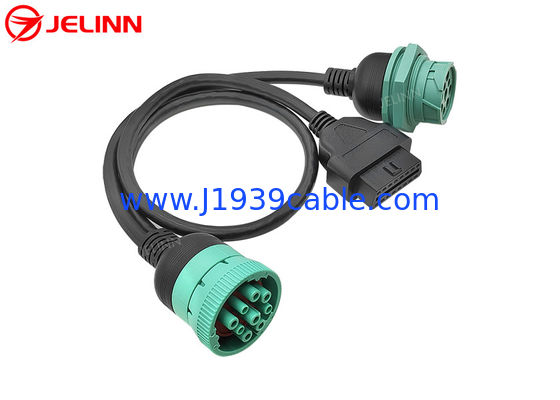

J1939 9 ピン 9ピン ロープ付き接続器 OBD 2 OBDII 16ピン 16ピン スプリッター Yケーブル
仕様
| J1939 女性用コネクタ | ドイツ語 HD16-9-1939S-P080の相当 |
| 女性用J1939コネクタのタイプ | タイプ2 |
| J1939 男性用コネクタ | ドイツ HD10-9-1939P の相当-P080 |
| J1939 男性コネクタのタイプ | タイプ2 |
| 女性用OBD2接続器 | KETターミナルで |
| ワイヤ | 20AWG 純銅 |
| J1939コネクタの材料 | PA66 + ガラス繊維 |
| OBD2コネクタの材料 | PA66 |
| ピン割り当てまたはピンアウト | オーダーメイド |
| ケーブルの長さ | オーダーメイド |
| ピンや端末 | 銅,ニッケル付金 |
| 接触抵抗 | 3オーム最大 |
| 断熱抵抗 | 5Mオム分 |
| 作業温度 | −25°C ~ +85°C |
| テスト | 100% オープン・ショート・ミス・ワイヤテスト |
| 試験電圧 | DC300V 5Mオム/10ms |
| 保証 | 1年 |
J1939 の端のメスとメスのプラグは,オーバーフロー型でもあり,そうでもなく,あなたのニーズに合わせて
オーバーモールド
オーバーモールドされていない
についてドイツ語 9 ピン女性用コネクタは2型なので,Pin FはPin CとPin Jの直径が小さい.Type 2 J1939の女性用コネクタはType 1またはType 2 J1939の男性用コネクタに挿入することができます.
女性のOBD2コネクタにはKET端末があり,女性OBD2コネクタが耐久性が高い.
ピン割り当てまたはピンアウト
一般的に,ピン割り当てまたはピンアウトは以下のようになります (接続されるピン4つ):
| OBD2 女性 | シグナル | J1939 女性 | J1939 男性 |
| 4か5か | 地面 | A について | A について |
| 16 | バッテリー | B について | B について |
| 6 | J1939, CAN-H | C について | C について |
| 14 | J1939, CAN-L | D | D |
時々ピン割り当てまたはピンアウトもこんな感じでできます.接続する):
| OBD2 女性 | シグナル | J1939 女性 | J1939 男性 |
| 4か5か | 地面 | A について | A について |
| 16 | バッテリー | B について | B について |
| 6 | J1939, CAN-H | C について | C について |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F について | F について |
| 10 | J1708-L | G | G |
時々ピン割り当てるかピンアウトもこんな感じで (6ピン)接続する):
| OBD2 女性 | シグナル | J1939 女性 | J1939 男性 |
| 4か5か | 地面 | A について | A について |
| 16 | バッテリー | B について | B について |
| 6 | J1939, CAN-H | C について | C について |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F について | F について |
| 13 | J1708-L | G | G |
J1708の線は,J1708の線を必要としない場合は,J1708の線は,J1708の線を必要としない場合は,J1708の線は,J1708の線を必要としません.時々,追加された線がいくつかのGPSトラッカーの動作を妨げる可能性があるため,それらを接続しないほうが良い.
ピン割り当てまたはピンアウトも,あなたのニーズに応じてカスタマイズすることができます.
適用する
このケーブルは接続するために使用されますテレマティック機器や車両管理機器などJ1939 9ピンの丸型ドイツ式ポートを搭載した商用車に搭載する GPS追跡装置やELD
このケーブルはまた,OBD2診断装置やスキャナー (適切なソフトウェアを備えた) を丸いJ1939コネクタに接続することを可能にします.ほとんどのOBD2ソフトウェアとスキャナーがPIDを読み取ることに基づいていることを覚えておいてくださいJ1939はPGNベースのプロトコルで,各PGNには複数のパラメータが含まれています.このアダプタで動作するには,スキャンツールがPGNを処理する必要があります.
