| ワイヤ: | 20AWGの純粋な銅 | J1939 女性プラグ: | ドイツ語 HD16-9-1939S-P080の相当 |
|---|---|---|---|
| タイプのJ1939女性のプラグ: | タイプ2 | J1939 男性用プラグ: | ドイツHD10-9-1939P-P080の等量 |
| J1939 男性プラグのタイプ: | タイプ2 | OBD2 女性プラグ: | KETターミナルで |
| ハイライト: | J1939 オブド2,j1939からobd2まで,j1939 男性 女性へ OBD2 |
||

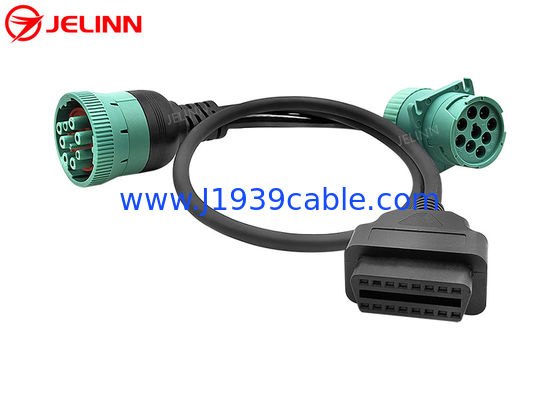

Deutsch J1939 男性 女性からOBD2OBD2コネクタ スプリッタ Yケーブル

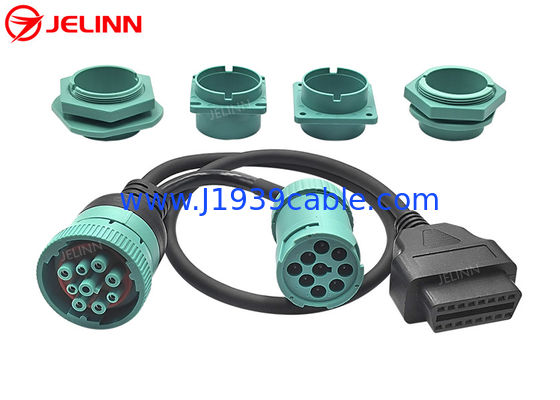

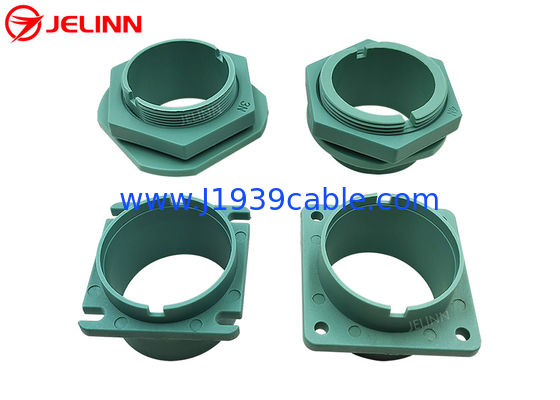

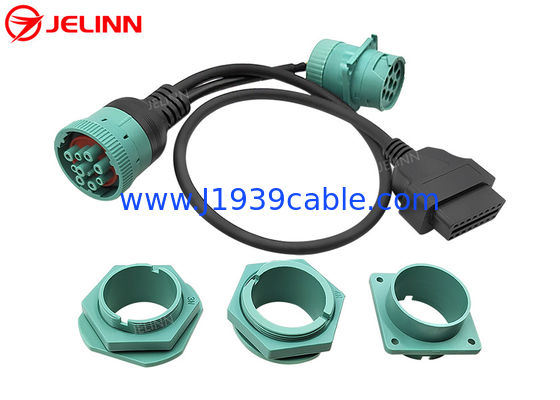

4 つの異なるパネルマウントブレーキット
仕様
| J1939 女性プラグ | ドイツ語 HD16-9-1939S-P080の相当 |
| J1939 女性プラグのタイプ | タイプ2 |
| J1939 男性用プラグ | ドイツ語 HD10-9-1939P-P080の等価 |
| J1939 男性プラグのタイプ | タイプ2 |
| OBD2 女性プラグ | KETターミナルで |
| ワイヤ | 20AWG 純銅 |
| J1939プラグの材料 | PA66 + ガラス繊維 |
| OBD2 OBDIIプラグの材料 | PA66 |
| ピン割り当てまたはピンアウト | オーダーメイド |
| ケーブルの長さ | オーダーメイド |
| 保証 | 1年 |
J1939の端のメスとメスのプラグは オーバーモールド可能か否かあなたのニーズに合わせて
J1939の女性プラグはタイプ2なので,Pin FはPin CとPin Jのような小さな直径を持っています.タイプ2の女性プラグはタイプ1またはタイプ2の男性プラグと互換性があります.
OBD2メスのプラグは,KET端末で,OBD2メスのプラグを耐久性向上させる.
ピン割り当てまたはピンアウト
一般的に,ピン割り当てまたはピンアウトは以下のようになります (接続されるピン4つ):
| OBD2 女性 | シグナル | J1939 女性 | J1939 男性 |
| 5 | 地面 | A について | A について |
| 16 | バッテリー | B について | B について |
| 6 | J1939, CAN-H | C について | C について |
| 14 | J1939, CAN-L | D | D |
時々ピン割り当てるかピンアウトもこんな感じで (6ピン)接続する):
| OBD2 女性 | シグナル | J1939 女性 | J1939 男性 |
| 5 | 地面 | A について | A について |
| 16 | バッテリー | B について | B について |
| 6 | J1939, CAN-H | C について | C について |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F について | F について |
| 10 | J1708-L | G | G |
J1708の線は,J1708の線を必要としない場合は,J1708の線は,J1708の線を必要としない場合は,J1708の線は,J1708の線を必要としません.時々,追加された線がいくつかのGPSトラッカーの動作を妨げる可能性があるため,それらを接続しないほうが良い.
ピン割り当てまたはピンアウトも,あなたのニーズに応じてカスタマイズすることができます.
適用する
これはJ1939丸9ピン女性接続器とJ1939ドイツ9ピン男性との間のケーブルですコンネクタとOBD2式16ピンコンネクタ (OBD2式試験コンネクタを搭載した女性用車両側マット) J1939 +/- データ線がCAN +/-線に接続される.電力と地上線も接続されています.
共通用途はテレマティック機器や車両管理機器などGPS追跡装置とELDを 9ピン丸い Deutschコネクタを搭載した車両に
このケーブルはまた,OBD2診断装置やスキャナー (適切なソフトウェアを備えた) を丸いJ1939コネクタに接続することを可能にします.ほとんどのOBD2ソフトウェアとスキャナーがPIDを読み取ることに基づいていることを覚えておいてくださいJ1939 は PGN ベースのプロトコルで,各 PGN には複数のパラメータが含まれます.このケーブルで動作するには,スキャンツールが PGN を処理できる必要があります.
