商品の詳細:
お支払配送条件:
|
| OBD2 男性プラグのピン: | 銅,ニッケル付金 | OBD2 女性接続器の端末: | 銅,ニッケル付金 |
|---|---|---|---|
| レノウOBD2 女性接続器: | 元の値の対価 | 共通OBD2女性接続器: | 標準で,KET端末を搭載する |
| テスト: | 開いた100%不足分および失敗ワイヤー テスト | テストの電圧: | DC300V 5M ohm/10ms |
| ハイライト: | OBD2ディバイダー ケーブル,OBD Yケーブル,ルノーJ1962 Yケーブル |
||
OBD2 OBDII 男性からルノーへ OBD2 女性とOBD2 女性 スプリッターYケーブル
仕様
| OBD2 男性プラグ | 標準 12V/24V |
| OBD2 男性プラグのピン | 銅,ニッケル付金 |
| OBD2 男性プラグのオーバーモールド | 直ぐに |
| レノウOBD2 女性接続器 | 元の値の対価 |
| 共通OBD2女性接続器 | 標準で,KET端末を搭載する |
| 女性OBD2接続器の端末 | 銅,ニッケル付金 |
| OBD2 女性コネクタのオーバーモールド | 直ぐに |
| オーバーモールドされた部品の材料 | PVC |
| ケーブルの形 | 丸い |
| ワイヤ | 26AWG 純銅 |
| OBD2 男性および女性コネクタの材料 | PA66 |
| ピン割り当てまたはピンアウト | オーダーメイド |
| ケーブルの長さ | オーダーメイド |
| 接触抵抗 | 3オーム最大 |
| 断熱抵抗 | 5Mオム分 |
| 作業温度 | −25°C ~ +85°C |
| テスト | 100% オープン・ショート・ミス・ワイヤテスト |
| 試験電圧 | DC300V 5Mオム/10ms |
| 保証 | 1年 |

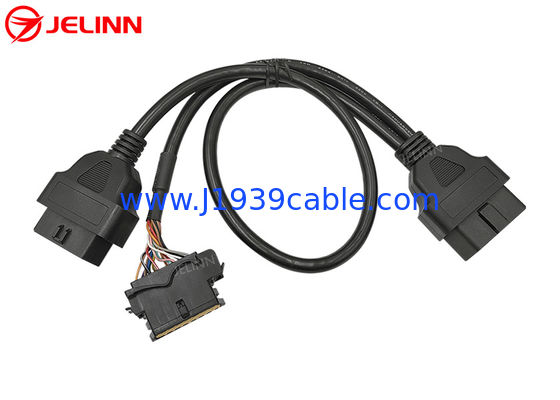

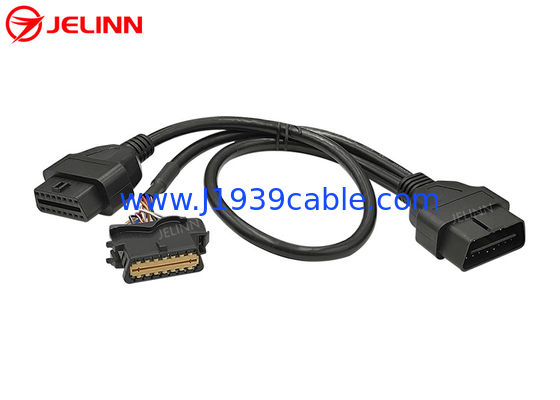

これはY線で 3つの端にオブド2の男性プラグと レノオブド2の女性コネクタと 一般的なオブド2の女性コネクタがあります
共通 OBD2 OBDII J1962 女性コネクタは高品質耐久性のあるKET端末で,装置が頻繁に接続・解除される試験・診断環境に適した.
ピン割り当てまたはピンアウト
ピン割り当てやピンアウトはこんな感じです.
| OBD2 男性プラグ | レノウOBD2 女性接続器 | 共通OBD2女性接続器 |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
8本のピンが接続されているので,丸いケーブルに 26AWG の 8本のワイヤルが OBD2 男性プラグから通常の OBD2 女性プラグへの接続線にあります.レーノOBD2の女性コネクタに 16本のケーブルがあります..
ピン割り当てやピンアウトもこんな感じです.
| OBD2 男性プラグ | レノウOBD2 女性接続器 | 共通OBD2女性接続器 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンアウトについては OBD2 OBD 男性および女性接続器の 16 つのピンすべてが有線で, 両方の丸いケーブルに 26AWG の 16 つのワイヤーがあります.
適用する
このYケーブルは接続するために使用されます電気通信機器,OBD2 GPS追跡機器,OBD2 CAN プログラミングツール,ECU 調整ツール,自動車の性能調整ツール,車両のOBD2 女性診断ポート.
このOBD2OBDIIYケーブルは,複数のテレマティックデバイスまたはIoVデバイスのポート移動または接続を可能にします. Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic port車内のOBD2女性診断ポートの元の位置に戻るY端の片端に交換ルノーOBD2女性コネクタをインストールします.Y端の他の端で一般的なOBD2女性コネクタに電波学またはIoVデバイスを接続することができます. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
