OBD2男性プラグのピン: | 銅、nickel-platedまたは金張りされる | OBD2メス コネクタのターミナル: | 銅、nickel-platedまたは金張りされる |
---|---|---|---|
テスト: | 開いた100%不足分および失敗ワイヤー テスト | ワイヤー: | 26AWGの純粋な銅 |
ハイライト: | OBD2 Yケーブル,J1962 Yケーブル,OBDIIのディバイダーのフラット ケーブル |
二倍になるOBD2 OBDII J1962の直角の男性24V女性の平らなYケーブル
指定
OBD2男性プラグ | 標準、12V/24V |
OBD2男性プラグのピン | 銅、nickel-platedまたは金張りされる |
OBD2男性プラグのOvermold | 細い設計、直角の90度 |
OBD2メス コネクタ | 標準 |
OBD2メス コネクタのターミナル | 銅、nickel-platedまたは金張りされる |
OBD2メス コネクタのOvermold | 細い設計、直角の90度 |
overmolded部分の材料 | ポリ塩化ビニール |
ケーブルの形 | きっかり、薄く |
ワイヤー | 26AWGの純粋な銅 |
OBD2男性およびメス コネクタの材料 | PA66 |
ピン アサインかピン | カスタマイズされる |
ケーブル長 | カスタマイズされる |
接触抵抗 | 3オーム最高。 |
絶縁抵抗 | 5Mのオームmin。 |
働く温度 | −25℃ | +85℃ |
テスト | 開いた100%不足分および失敗ワイヤー テスト |
テストの電圧 | DC300V 5M ohm/10ms |
保証 | 1年 |

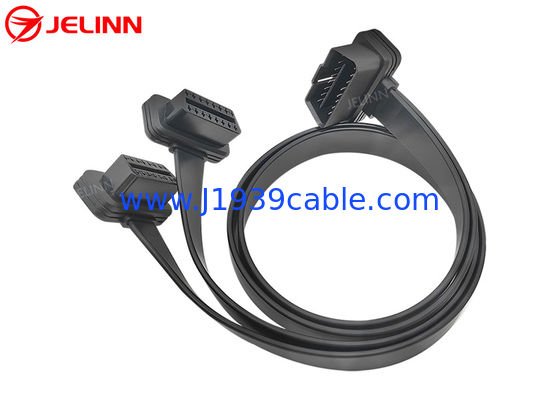

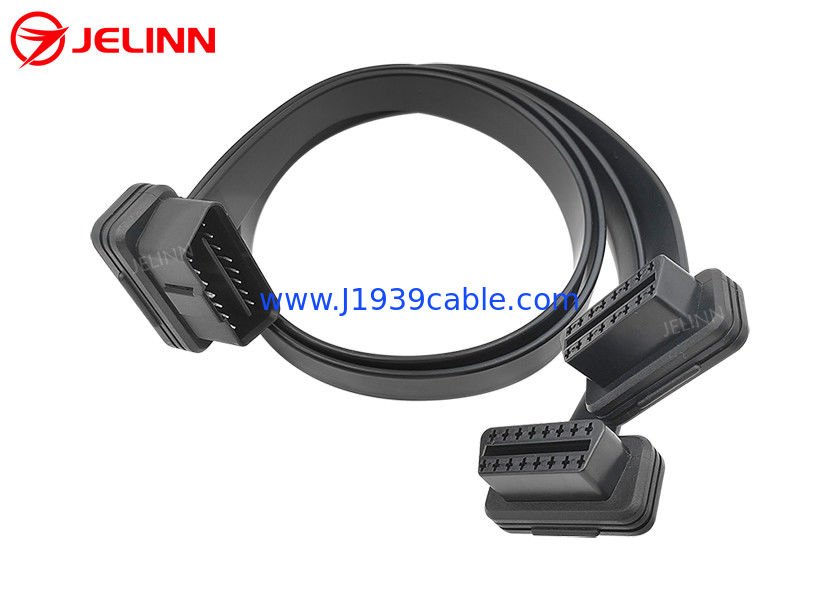

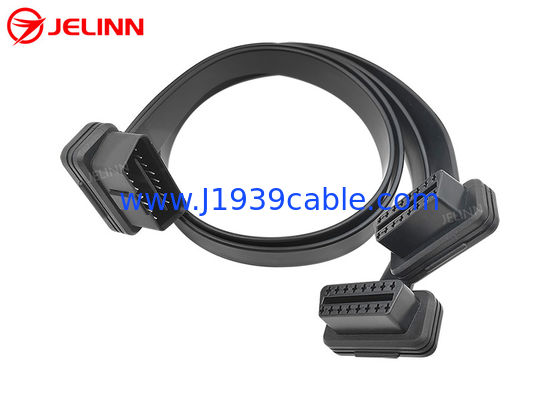

これはOBD2男性プラグおよび2つのOBD2メス コネクタの3つの端が付いているYケーブルである。
OBD2 OBDIIの男性プラグの真中にバッフルにギャップがある。この種類のOBD2男性プラグは24V/12V車のOBD2女性の港に接続することができる。
私達はOBD2 OBDIIのの終わる女性およびオス・コネクタのための異なったovermoldsを作ってもいい。映像に示すようにオス・コネクタかあなたは好まないし、または特別なアプリケ−ション使用要件があなたの会社のロゴのあなた自身のovermoldがあることを望むかOBD2 OBDIIの終わりにovermoldsを女性あれば、私達はでき、適度な充満とのあなたのための新しいovermoldを作る機能がある。さらに、私達は順序の量が5000 PCまたは多くである限り自由のためのそれを作ってもいい。
ピン アサインかピン
ピン アサインかピンはこれのようである場合もある:
OBD2男性プラグ | OBD2メス コネクタ1 | OBD2メス コネクタ2 |
2 | 2 | 2 |
4+5 | 4+5 | 4+5 |
6 | 6 | 6 |
7 | 7 | 7 |
10 | 10 | 10 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
このピンに関して、Pin 4およびOBD2 OBDIIの男性およびメス コネクタのPin 5は短いワイヤーとともに接続される。両方の主要なケーブルの黒いワイヤーはPin 4かPin 5.に接続される。ワイヤーで縛られる9つのピンがあるが両方の主要なケーブルの26AWGの8本のワイヤーがある。
ピン アサインかピンはまたこれのようである場合もある:
OBD2男性プラグ | OBD2メス コネクタ1 | OBD2メス コネクタ2 |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
このピンに関して、OBD2 OBDの男性の16のピンすべておよびメス コネクタは両方の主要なケーブルの26AWGの16本のワイヤー ワイヤーで縛られたり、そうそこにである。
ピン アサインかピンはまたあなたの必要性に従ってカスタマイズすることができる。 接続されるより多くのピンのための必要性がなければ私達は私達がちょうど原料および人件費がより低いのであなたが必要とする価格はより低い場合もある必要なピンを接続することを提案し。
適用
このYケーブルが車の16 PinのOBD2女性の診断港にテレマティックス、IoV装置、艦隊管理装置、OBD2 GPSの追跡者、OBD2缶のプログラミング・ツール、ECUの調整用具または車の性能の調整用具を接続するのに使用されている。
各車にたった1つのOBD2女性の診断港がある。車のOBD2男性の港とIoV 2つのテレマティックスか装置を接続することを望んだら二倍になるこのOBD2 OBDIIの男性は女性のディバイダーYケーブルこれをするのを助けることができる。このYケーブルは元のOBD2女性の診断港を裂く。車のOBD2女性の診断港にこのディバイダーYケーブルのOBD2男性プラグを挿入しなさい。IoVテレマティックスか装置が車の電圧と互換性があるかどうか確認しなさい(12Vか24V)。それは重要である!
ある車では、OBD2 OBDIIの女性の診断港はふたによって覆われる。これらの車にOBD2 OBDIIの女性の診断港にOBD2テレマティックスかIoV装置を接続し、取付けることを望んだらこのケーブルはこの適用のために完全である。16 Pin OBD2 OBDIIのの終わりにovermoldedプラスチック注入の部品は女性およびオス・コネクタ ケーブルを直角の90度に出て来させる。overmoldは細い設計とあり、ケーブルは平ら、薄い。これらの特徴はこれらの車にOBD2 OBDIIの女性の診断港にこれらの種類のOBD2テレマティックスまたはIoV装置を接続し、取付けることを容易にする。さらに、私達はまたOBD2男性プラグ(私達に世界で非常に薄いOBD2の男性プラグ、最も薄くおよび標準OBD2男性プラグがある)の19mmだけをovermolding後総厚さを作るovermoldを作成してもいい。overmoldingの後の19mmのこのOBD2男性プラグはフォルクスワーゲン・キャディを含むほとんどの車のふたによって覆われるOBD2 OBDIIの女性の診断港に挿入することができる。
またこのケーブルがOBD2診断装置か走査器または欠陥コード読者を接続するのに使用することができる(適切なソフトウェアと)。
照会の発送
OBD2 OBDII、9 Pin J1939または6 Pin J1708捜す時間をケーブルを、私達のウェブサイトのアダプターまたはコネクター見つけなかったし、またはなかったら、私達にOBD2 OBDII、9 Pin J1939または6 Pin J1708ケーブルが、アダプターまたはコネクター必要とするものを照会のか発送によって知らせること自由に感じなさい(映像があったら、付ける照会のそれを)。私達はまたケーブルを、あなたのためのアダプターまたはコネクターOBD2 OBDII、9 Pin J1939または6 Pin J1708カスタマイズしてもいい。
