| OBD2 男性プラグのピン: | 銅,ニッケル付金 | OBD2 女性接続器の端末: | 銅,ニッケル付金 |
|---|---|---|---|
| ホンダOBD2 女性接続器: | 元の値の対価 | 共通OBD2女性接続器: | 標準で,KET端末を搭載する |
| テスト: | 開いた100%不足分および失敗ワイヤー テスト | オーバーモールドされた部品の材料: | PVC |
| ハイライト: | OBD2 Yのディバイダー,ホンダOBD2 Yケーブル,ホンダJ1962 Yケーブル |
||
OBD2 OBDII 男性からホンダ OBD2 女性とOBD2 女性 スプリッターYケーブル
仕様
| OBD2 男性プラグ | 標準 12V/24V |
| OBD2 男性プラグのピン | 銅,ニッケル付金 |
| OBD2 男性プラグのオーバーモールド | 直ぐに |
| ホンダOBD2 女性接続器 | 元の値の対価 |
| 共通OBD2女性接続器 | 標準で,KET端末を搭載する |
| 女性OBD2接続器の端末 | 銅,ニッケル付金 |
| OBD2 女性コネクタのオーバーモールド | 直ぐに |
| オーバーモールドされた部品の材料 | PVC |
| ケーブルの形 | 丸い |
| ワイヤ | 26AWG 純銅 |
| OBD2 男性および女性コネクタの材料 | PA66 |
| ピン割り当てまたはピンアウト | オーダーメイド |
| ケーブルの長さ | オーダーメイド |
| 接触抵抗 | 3オーム最大 |
| 断熱抵抗 | 5Mオム分 |
| 作業温度 | −25°C ~ +85°C |
| テスト | 100% オープン・ショート・ミス・ワイヤテスト |
| 試験電圧 | DC300V 5Mオム/10ms |
| 保証 | 1年 |

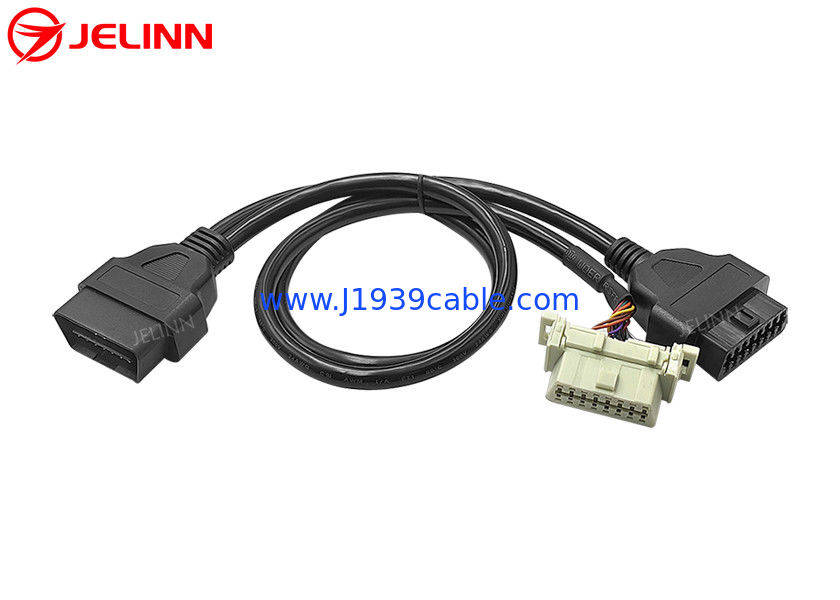

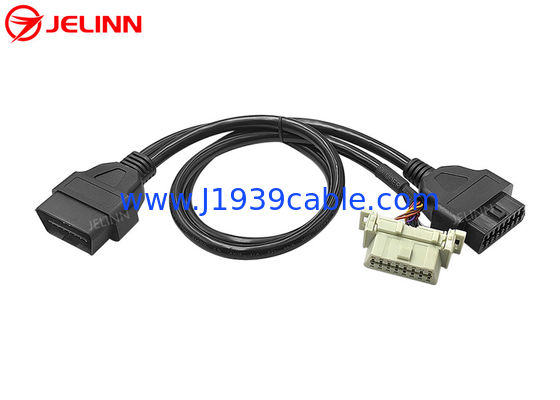

これはYケーブルで 3つの端にオブド2の男性プラグと ホンダのオブド2の女性プラグと 普通のオブド2の女性プラグがあります
16ピンのOBD2 オブディII 女性および男性コネクタの端にあるオーバーモールドされたプラスチック注射部分により,ケーブルが直線的に出ます.
オブディ2 オブディII 女性と男性のコネクタの端に 異なるオーバーモールドを作ることができます If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsオーダー数量が5000個以上であれば,無料で作れます. オーダー数量が5000個以上であれば,無料です.
OBD2 OBDII 男性プラグの真ん中にバッフルにギャップがあります.このタイプのOBD2 男性プラグは24V/12V車両のOBD2女性ポートに接続できます.
共通 OBD2 OBDII J1962 女性コネクタは高品質耐久性のあるKET端末で,装置が頻繁に接続・解除される試験・診断環境に適した.
ピン割り当てまたはピンアウト
ピン割り当てやピンアウトはこんな感じです.
| OBD2 男性プラグ | ホンダOBD2 女性接続器 | 共通OBD2女性接続器 |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンアウトについては,両方の丸いケーブルの黒いワイヤーは,オブディ2オブディII男性および女性接続器のピン4に接続されています.OBD2の男性プラグから一般的なOBD2の女性コネクタへの丸いケーブルに 26AWGの8本のワイヤがありますホンダのオブディ2の男性プラグからホンダのオブディ2の女性プラグまでのケーブルには 26AWGの 16本のワイヤがあります
ピン割り当てやピンアウトもこんな感じです.
| OBD2 男性プラグ | ホンダOBD2 女性接続器 | 共通OBD2女性接続器 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンアウトについては OBD2 OBD 男性および女性接続器の 16 つのピンすべてが有線で, 両方の丸いケーブルに 26AWG の 16 つのワイヤーがあります.
接続するピンの必要がない場合は,他のピンを接続します.必要なピンを接続すると,価格が低くなるからです. 原材料と労働コストが低いからです..
適用する
このYケーブルは接続するために使用されますテレマティクス,M2Mデバイス,IoV (自動車のインターネット) デバイス,車両管理デバイス,OBD2 GPSトレーラー,OBD2 CANプログラミングツール,車両の16ピンのOBD2女性診断ポートにECUチューニングツールまたは自動車性能チューニングツール.
このOBD2OBDIIYケーブルは,複数のテレマティックデバイスまたはIoVデバイスのポート移動または接続を可能にします. Take the original Honda OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Honda OBD2 female diagnostic port交換ホンダOBD2女性コネクタをY端の片端に設置し,車内のOBD2女性診断ポートの元の位置に戻します.Y端の他の端で一般的なOBD2女性コネクタに電波学またはIoVデバイスを接続することができます. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future交換ホンダOBD2女性コネクタを用意して,その後,通常のOBD2女性コネクタに接続されたテレマティックまたはIoVデバイスを隠す場合,パネルを開けずにこれらのデバイスをインストールしたことを誰も知らないでしょう..
このケーブルは,OBD2診断装置やスキャナー,または欠陥コードリーダー(適切なソフトウェアで)
