商品の詳細:
お支払配送条件:
|
| OBD2 男性プラグのピン: | 銅,ニッケル付金 | OBD2 女性接続器の端末: | 銅,ニッケル付金 |
|---|---|---|---|
| BMW OBD2 女性接続器: | 元の値の対価 | 共通OBD2女性接続器: | 標準で,KET端末を搭載する |
| OBD2 男性プラグのオーバーモールド: | ストレート | OBD2 女性コネクタのオーバーモールド: | ストレート |
| ハイライト: | OBDII Yのディバイダー,BMW OBD2 Yケーブル,BMW J1962 Yケーブル |
||
OBD OBDII 男性からBMW OBD2 女性とOBD2 女性 Split Yケーブル
仕様
| OBD2 男性プラグ | 標準 |
| OBD2 男性プラグのピン | 銅,ニッケル付金 |
| OBD2 男性プラグのオーバーモールド | 直ぐに |
| BMW OBD2 女性接続器 | 元の値の対価 |
| 共通OBD2女性接続器 | 標準 |
| 女性OBD2接続器の端末 | KETブランド,銅,ニッケル付金 |
| OBD2 女性コネクタのオーバーモールド | 直ぐに |
| オーバーモールドされた部品の材料 | PVC |
| ケーブルの形 | 丸い |
| ワイヤ | 26AWG 純銅 |
| OBD2 男性および女性コネクタの材料 | PA66 |
| ピン割り当てまたはピンアウト | オーダーメイド |
| ケーブルの長さ | オーダーメイド |
| 接触抵抗 | 3オーム最大 |
| 断熱抵抗 | 5Mオム分 |
| 作業温度 | −25°C ~ +85°C |
| テスト | 100% オープン・ショート・ミス・ワイヤテスト |
| 試験電圧 | DC300V 5Mオム/10ms |
| 保証 | 1年 |

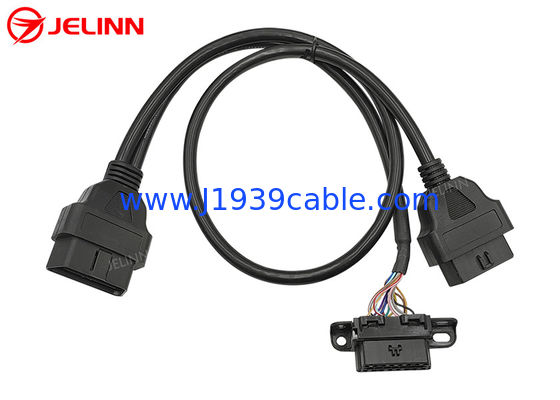

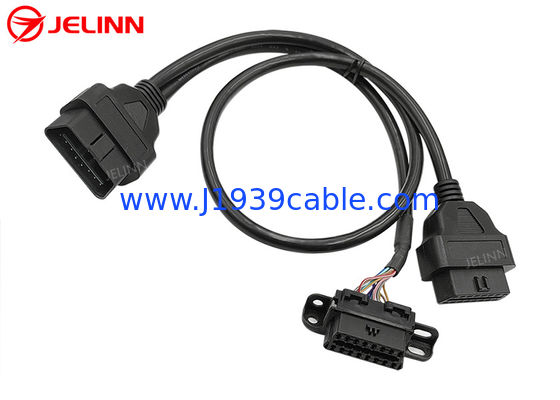

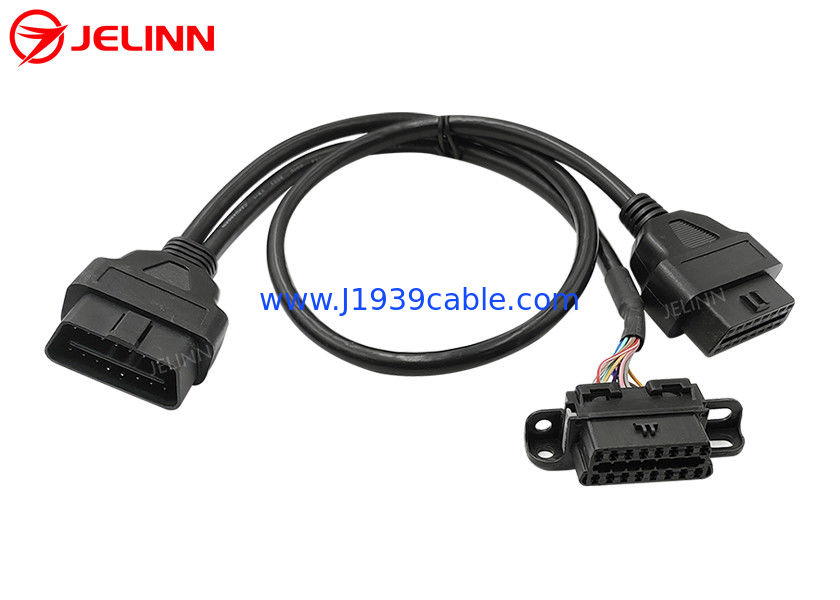

これはYケーブルで 3つの端にオブド2の男性プラグと 代替BMWのオブド2の女性コネクタと 普通のオブド2の女性コネクタがあります
16ピンのOBD2 オブディII 女性および男性コネクタの端にあるオーバーモールドされたプラスチック注射部分により,ケーブルが直線的に出ます.
ピン割り当てまたはピンアウト
ピン割り当てやピンアウトはこんな感じです.
| OBD2 男性プラグ | BMW OBD2 女性接続器 | 共通OBD2女性接続器 |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンアウトについては,両方の丸いケーブルの黒いワイヤーは,オブディ2オブディII男性および女性接続器のピン4に接続されています.OBD2の男性プラグから一般的なOBD2の女性コネクタへの丸いケーブルに 26AWGの8本のワイヤがありますケーブルには26AWGの 16本のワイヤがあります. ケーブルは,オブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド2のオブド
ピン割り当てやピンアウトもこんな感じです.
| OBD2 男性プラグ | BMW OBD2 女性接続器 | 共通OBD2女性接続器 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンアウトについては OBD2 OBD 男性および女性接続器の 16 つのピンすべてが有線で, 両方の丸いケーブルに 26AWG の 16 つのワイヤーがあります.
適用する
このYケーブルは接続するために使用されます電気通信機器,IoV装置,車両車両管理装置,OBD2GPS追跡装置,ECUチューニングツール,または車の性能チューニングツール,車両のOBD2女性診断ポート.
このOBD2OBDIIYケーブルは,複数のテレマティックデバイスまたはIoVデバイスのポート移動または接続を可能にします. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port交換のBMWOBD2女性コネクタをY端の片端に車内のOBD2女性診断ポートの元の位置に戻します.Y端の他の端で一般的なOBD2女性コネクタに電波学またはIoVデバイスを接続することができます. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future交換のBMWOBD2女性コネクタを用意して,その後,通常のOBD2女性コネクタに接続されたテレマティックまたはIoVデバイスを隠す場合,パネルを開けずにこれらのデバイスをインストールしたことを誰も知らないでしょう..
問い合わせを送信する
ウェブサイトでOBD2OBDII,J1939またはJ1708ケーブル,アダプターまたはコネクタを探す時間がない場合は,自由に私たちに教えてくださいアダプターやコネクタが必要になります問い合わせを送信する(写真がある場合は,問い合わせに添付してください).また,任意のOBD2OBDII,J1939またはJ1708ケーブル,アダプターまたはコネクタをカスタマイズすることができます.
