商品の詳細:
お支払配送条件:
|
| OBD2 男性プラグのピン: | 銅,ニッケル付金 | OBD2 女性接続器の端末: | 銅,ニッケル付金 |
|---|---|---|---|
| テスト: | 開いた100%不足分および失敗ワイヤー テスト | ワイヤ: | 26AWG 純銅 |
| ハイライト: | OBD2ディバイダー,J1962 Yケーブル,OBD2 fllat yケーブル |
||

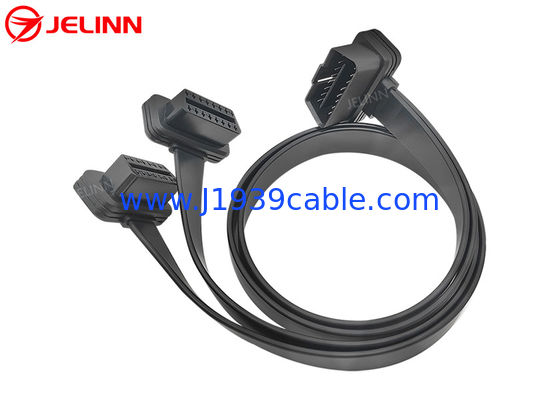

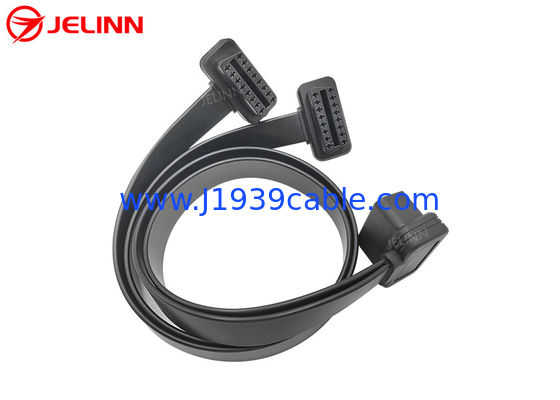

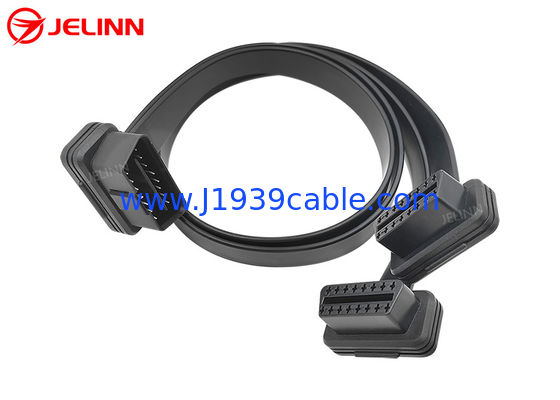

OBD2 OBDII 16ピン J1962 右角 男性から二重女性フラットYケーブル
仕様
| OBD2 男性プラグ | 標準 |
| OBD2 男性プラグのピン | 銅,ニッケル付金 |
| OBD2 男性プラグのオーバーモールド | スリムなデザイン,直角90度 |
| 女性用OBD2接続器 | 標準 |
| 女性OBD2接続器の端末 | 銅,ニッケル付金 |
| OBD2 女性コネクタのオーバーモールド | スリムなデザイン,直角90度 |
| オーバーモールドされた部品の材料 | PVC |
| ケーブルの形 | 平らで薄い |
| ワイヤ | 26AWG 純銅 |
| OBD2 男性および女性コネクタの材料 | PA66 |
| ピン割り当てまたはピンアウト | オーダーメイド |
| ケーブルの長さ | オーダーメイド |
| 接触抵抗 | 3オーム最大 |
| 断熱抵抗 | 5Mオム分 |
| 作業温度 | −25°C ~ +85°C |
| テスト | 100% オープン・ショート・ミス・ワイヤテスト |
| 試験電圧 | DC300V 5Mオム/10ms |
| 保証 | 1年 |
これはY線で 3つの端に オブディ2の男性プラグと 2つのオブディ2の女性プラグがあります
オブディ2 オブディII 女性と男性のコネクタの端に 異なるオーバーモールドを作ることができます If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsオーダー数量が5000個以上であれば,無料で作れます. オーダー数量が5000個以上であれば,無料です.
ピン割り当てまたはピンアウト
ピン割り当てやピンアウトはこんな感じです.
| OBD2 男性プラグ | OBD2 女性コンネクタ 1 | OBD2 女性コンネクタ 2 |
| 2 | 2 | 2 |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンアウトについては,OBD2 OBDII 男性および女性接続器のPin 4とPin 5は,短いワイヤーで接続されています.両主要ケーブルの黒いワイヤーはPin 4またはPin 5に接続されています.9つのピンが接続されています2つの主要ケーブルに 26AWG の 8 つのケーブルがあります.
ピン割り当てやピンアウトもこんな感じです.
| OBD2 男性プラグ | OBD2 女性コンネクタ 1 | OBD2 女性コンネクタ 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンアウトについては OBD2 OBD 男性と女性接続器の 16ピンすべてが有線で 両方のメインケーブルに 26AWG の 16 つのワイヤがあります
接続するピンの必要がない場合は,他のピンを接続します.必要なピンを接続すると,価格が低くなるからです. 原材料と労働コストが低いからです..
適用する
このYケーブルは接続するために使用されますテレマティック機器,IoV装置,車両車両管理装置,OBD2GPSトラッカー,OBD2CANプログラミングツール,ECUチューニングツール,または車の性能チューニングツール,車両の16ピンOBD2女性診断ポートに
OBD2の男性端末を2つの電信端末と接続したい場合は,このOBD2OBDII男性から双面性女性分割Yケーブルは,これをするのに役立ちます. このYケーブルは,元のOBD2女性診断ポートを分割します. このスプリッターYケーブルのOBD2男性プラグを車両のOBD2女性診断ポートに挿入します.電気通信装置やIoV装置が車両の電圧 (12Vまたは24V) と互換性があるかどうかを確認する.重要な事だ!
一部の車では,OBD2 OBDII 女性診断ポートは蓋で覆われています.これらの車内のOBD2OBDII女性診断ポートにいくつかのOBD2テレマティックまたはIoVデバイスを接続し,インストールしたい場合は16ピンのOBD2 オブディII 女性と男性コネクタの端にあるオーバーモールドされたプラスチック注入部位は,ケーブルを90度の直角で外に出させます.オーバーモールドは,スリムなデザインで,ケーブルは平らで薄いこれらの機能により,この種のOBD2テレマティクスまたはIoVデバイスをこれらの車のOBD2OBDII女性診断ポートに接続し,インストールすることが容易になります. さらに,オブド2のオールプラグの厚さ (我々は非常に薄いOBD2のオールプラグを持っている世界で最も薄く標準的なOBD2男性プラグ) オーバーモールディング後わずか19mm.オーバーモールディング後に 19mmのこのOBD2男性プラグは,フォルクスワーゲンキャディを含むほとんどの車の蓋で覆われているOBD2OBDII女性診断ポートに挿入することができます.
このケーブルは,OBD2診断装置やスキャナー,または欠陥コードリーダー(適切なソフトウェアで)
