商品の詳細:
お支払配送条件:
|
| OBD2 男性プラグのピン: | 銅,ニッケル付金 | OBD2 女性接続器の端末: | 銅,ニッケル付金 |
|---|---|---|---|
| テスト: | 開いた100%不足分および失敗ワイヤー テスト | ワイヤ: | 26AWG 純銅 |
| ハイライト: | OBDII Yのディバイダー,シトロエンOBD2 Yケーブル,プジョーJ1962 Yケーブル |
||
OBD2 OBDII 男性からピエッジとシトロエン OBD2 女性とOBD2 女性Yケーブル
仕様
| OBD2 男性プラグ | 標準 12V/24V |
| OBD2 男性プラグのピン | 銅,ニッケル付金 |
| OBD2 男性プラグのオーバーモールド | 直ぐに |
| ペオジェとシトロエンのOBD2女性コネクタ | 元の値の対価 |
| 共通OBD2女性接続器 | 標準で,KET端末を搭載する |
| 女性OBD2接続器の端末 | 銅,ニッケル付金 |
| OBD2 女性コネクタのオーバーモールド | 直ぐに |
| オーバーモールドされた部品の材料 | PVC |
| ケーブルの形 | 丸い |
| ワイヤ | 26AWG 純銅 |
| OBD2 男性および女性コネクタの材料 | PA66 |
| ピン割り当てまたはピンアウト | オーダーメイド |
| ケーブルの長さ | オーダーメイド |
| 接触抵抗 | 3オーム最大 |
| 断熱抵抗 | 5Mオム分 |
| 作業温度 | −25°C ~ +85°C |
| テスト | 100% オープン・ショート・ミス・ワイヤテスト |
| 試験電圧 | DC300V 5Mオム/10ms |
| 保証 | 1年 |

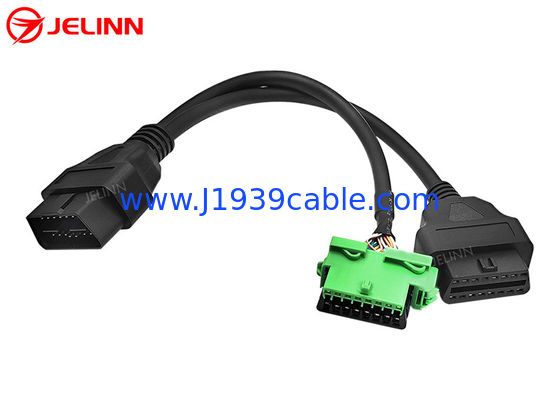

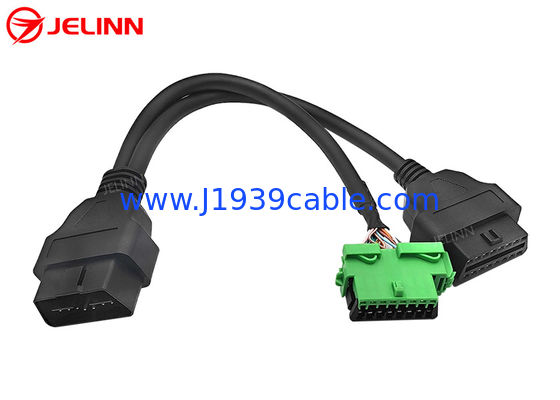

これはYケーブルで 3つの端にオブド2の男性プラグと ページョーとシトロエンのオブド2の女性コネクタと 一般的なオブド2の女性コネクタがあります
共通 OBD2 OBDII J1962 女性コネクタは高品質耐久性のあるKET端末で,装置が頻繁に接続・解除される試験・診断環境に適した.
16ピンのOBD2 オブディII 女性および男性コネクタの端にあるオーバーモールドされたプラスチック注射部分により,ケーブルが直線的に出ます.
オブディ2 オブディII 女性と男性のコネクタの端に 異なるオーバーモールドを作ることができます If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsオーダー数量が5000個以上であれば,無料で作れます. オーダー数量が5000個以上であれば,無料です.
OBD2 OBDII 男性プラグの真ん中にバッフルにギャップがあります.このタイプのOBD2 男性プラグは24V/12V車両のOBD2女性ポートに接続できます.
ピン割り当てまたはピンアウト
ピン割り当てやピンアウトはこんな感じです.
| OBD2 男性プラグ | ペオジェとシトロエンのOBD2女性コネクタ | 共通OBD2女性接続器 |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンアウトについては,OBD2 OBDII 男性および女性コネクタのPin 4とPin 5は,短いワイヤーで接続されています.メインケーブルの黒いワイヤーはPin 4またはPin 5に接続されています.9つのピンが接続されていますケーブルには26AWGの8本のワイヤーがあり, OBD2の男性プラグから一般的なOBD2の女性プラグへのケーブルには,ケーブルに26AWGの 16本のワイヤルがあり OBD2の男性プラグから Peugeotとシトロエンの女性プラグまで.
ピン割り当てやピンアウトもこんな感じです.
| OBD2 男性プラグ | ペオジェとシトロエンのOBD2女性コネクタ | 共通OBD2女性接続器 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンアウトについては,OBD2OBDの男性と女性接続器の 16ピンは全て有線で, 両方のケーブルに 26AWG の 16本のワイヤーがあります.
接続するピンの必要がない場合は,他のピンを接続します.必要なピンを接続すると,価格が低くなるからです. 原材料と労働コストが低いからです..
適用する
このYケーブルは接続するために使用されますテレマティック機器,IoV装置,車両車両管理装置,OBD2GPSトラッカー,OBD2CANプログラミングツール,ECUチューニングツール,または車の性能チューニングツール,車両の16ピンOBD2女性診断ポートに
このOBD2OBDIIYケーブルは,複数のテレマティックデバイスまたはIoVデバイスのポート移動または接続を可能にします. Take the original Peugeot and Citroen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Peugeot and Citroen OBD2 female diagnostic port車内の女性診断ポートの元の位置に戻るY端の片端に PeugeotとCitroen OBD2の女性接続器を設置します.Y端の他の端で一般的なOBD2女性コネクタに電波学またはIoVデバイスを接続することができます. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future交換のピエゴとシトロエンのOBD2女性コネクタを用意して,その後,一般的なOBD2女性コネクタに接続されたテレマティックまたはIoVデバイスを隠す場合,パネルを開けずにこれらのデバイスをインストールしたことを誰も知らないでしょう..
このケーブルは,OBD2診断装置やスキャナー,または欠陥コードリーダー(適切なソフトウェアで)
問い合わせを送信する
ウェブサイトでOBD2,9ピンJ1939または6ピンJ1708ケーブル,アダプターまたはコネクタを見つけていないか,または探す時間がない場合は,OBD2,9ピンJ1939または6ピンJ1708ケーブル必要なアダプターやコネクタを問い合わせを送信する(あなたが写真を持っている場合は,問い合わせに添付してください.) 我々は,任意のOBD2もカスタマイズすることができます, 9-Pin J19396ピンのJ1708ケーブルや アダプターやコネクタが
