| ワイヤ: | 20AWGの純粋な銅 | ピン割り当てまたはピンアウト: | カスタマイズ |
|---|---|---|---|
| J1939 男性用容器: | ドイツHD10-9-1939P-P080の等量 | J1939 男性プラグのタイプ: | タイプ2 |
| テスト: | 開いた100%不足分および失敗ワイヤー テスト | テストの電圧: | DC300V 5M ohm/10ms |
| ハイライト: | OBDIIへの9ピン,J1939男性へのOBD2男性,9 obdの男性ケーブルへのピン ドイツJ1939の男性 |
||

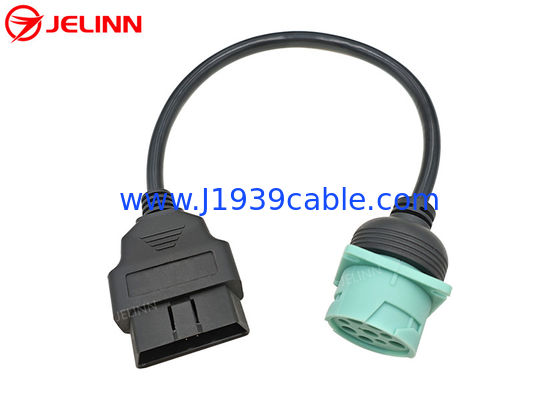

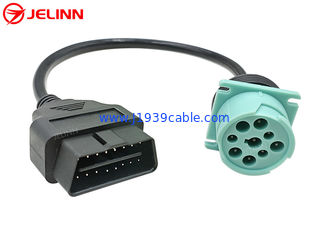

緑色 ドイツ 9ピン J1939 男性からJ1962 OBD2 OBDII 16ピン 男性ケーブル
仕様
| 9ピンJ1939 男性接続器 | ドイツ語 HD10-9-1939P-P080の等価 |
| 9ピンJ1939のオスのプラグのタイプ | タイプ2 |
| 9ピンJ1939 男性プラグの色 | 緑色 |
| ワイヤ | 20AWG 純銅 |
| 材料9ピンJ1939 男性プラグ | PA66 + ガラス繊維 |
| OBD2 オスプラグの材料 | PA66 |
| ピン割り当てまたはピンアウト | オーダーメイド |
| ケーブルの長さ | オーダーメイド |
| ピンや端末 | 銅,ニッケル付金 |
| 接触抵抗 | 3オーム最大 |
| 断熱抵抗 | 5Mオム分 |
| 作業温度 | −25°C ~ +85°C |
| テスト | 100% オープン・ショート・ミス・ワイヤテスト |
| 試験電圧 | DC300V 5Mオム/10ms |
| 保証 | 1年 |
20AWGの純銅のワイヤが使われています 電気ケーブルは,電源が電源を供給し,私たちは常に優れた接続性と耐久性を持つケーブルを作ることができます.
9ピンJ1939の男性接続器の端は,あなたのニーズに応じて,オーバーモールドまたはできないことができます.端がオーバーモールドされている場合,ケーブルはより頑丈で耐久的です.オーバーモールドされていない場合,原材料と労働費が節約されるので価格が下がる.
についてドイツ語 9 ピンこのケーブルの男性コネクタはタイプ2ですピンCとピンJより小さい直径です
ピン割り当てまたはピンアウト
一般的に,ピン割り当てまたはピンアウトは以下のようになります (4ピン接続):
| OBD2 男性 | シグナル | 9-ピン J1939 男性 |
| 4か5か | 地面 | A について |
| 16 | バッテリー | B について |
| 6 | J1939, CAN-H | C について |
| 14 | J1939, CAN-L | D |
時々ピン割り当てるかピンアウトもこんな感じで (6ピン)接続されている)
| OBD2 男性 | シグナル | 9-ピン J1939 男性 |
| 4か5か | 地面 | A について |
| 16 | バッテリー | B について |
| 6 | J1939, CAN-H | C について |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F について |
| 10 | J1708-L | G |
ピン割り当てまたはピンアウトも,あなたのニーズに応じてカスタマイズすることができます.必要なピンを接続するだけです. 複数のピンが接続されている場合,原材料と労働コストが高くなるため,ケーブルの価格は高くなる..
適用する
This cable will connect the 8 or 9 Pin type 2 devices such as ELDs (Electronic Logging Devices) to the 16 Pin OBD2 style diagnostic port found on Volvo and Mack trucks post 2013 that have the OBD-II 16 pin port in dash.
重荷トラックに 9ピン緑色の診断ポートを 接続するように設計された装置があればこのケーブルは,あなたがそのデバイスを接続するために動作します 16ピンのOBD2タイプのコネクタ 2013年に発見され,より新しいボルボとマックトラック.
このケーブルの16ピンOBD2メスプラグをトラック16ピン診断ポートに接続できます.反対側の緑色の9ピンでは,丸い8または9の位置プラグを持ついくつかのELDを受け入れます.
This adapter cable also allows a J1939 Scan Tool (a scanner designed to plug into the round J1939 9-pin Deutch connector on a vehicle) to be used with a J1939 equipped vehicle that uses a standard OBD2 style connector.
