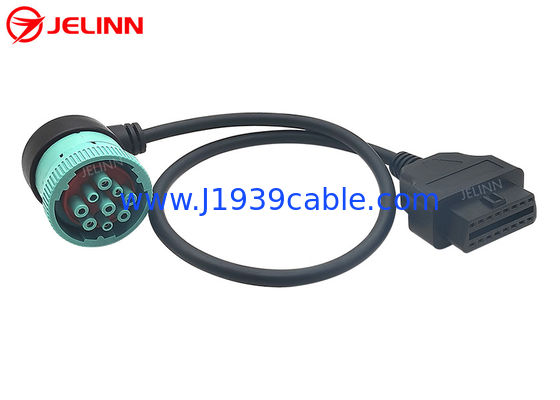

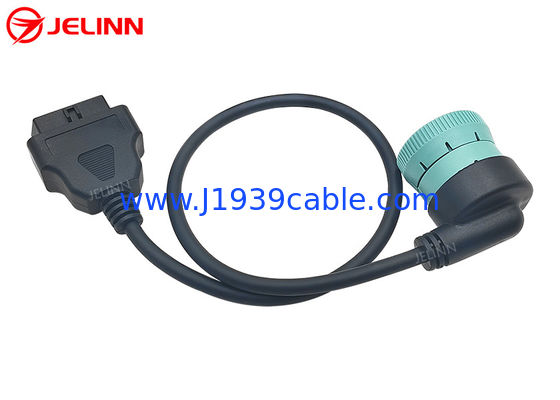

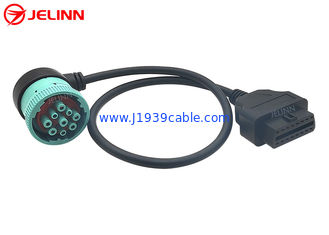

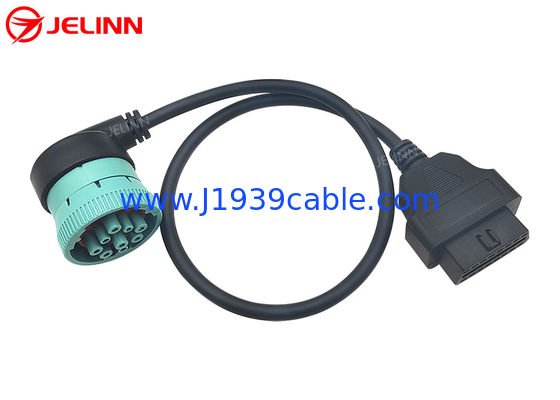

J1962 OBD2 16 Pinの女性ケーブルへの直角の緑J1939ドイツ9 Pinの女性

J1962 OBD2 16 Pinの女性ケーブルへの直角の緑J1939ドイツ9 Pinの女性

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

大画像 :  J1962 OBD2 16 Pinの女性ケーブルへの直角の緑J1939ドイツ9 Pinの女性 ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: OEM
証明: RoHS
モデル番号: J1939
お支払配送条件:
最小注文数量: 100個
価格: Please email us for prices
パッケージの詳細: 次にPEの袋およびカートン
受渡し時間: 3-30 仕事日
支払条件: T/T、Payoneer、ウェスタン・ユニオン、PayPal、L/C
供給の能力: 1ヶ月あたりの50,000 PCS
詳細製品概要
ワイヤ: 20AWGの純粋な銅 ピン割り当てまたはピンアウト: カスタマイズ
J1939 女性プラグ: ドイツ語 HD16-9-1939S-P080の相当 タイプのJ1939女性のプラグ: タイプ2
J1939 女性プラグの色: 緑色 作業温度: −25°C ~ +85°C
ハイライト:

OBDIIケーブルへのドイツJ1939

,

OBD2女性ケーブルに女性J1939

,

OBD2女性ケーブルへのドイツ9 Pinの女性

右角 緑色 J1939 Deutsch 9ピン 女性から J1962 OBD2 16ピン 女性ケーブル



仕様



J1939 女性プラグ ドイツ語 HD16-9-1939S-P080の相当
J1939 女性プラグのタイプ タイプ2
J1939 女性プラグの色 緑色
ワイヤ 20AWG 純銅
J1939プラグの材料 PA66 + ガラス繊維
OBD2 OBDIIプラグの材料 PA66
ピン割り当てまたはピンアウト オーダーメイド
ケーブルの長さ オーダーメイド
ピンや端末 銅,ニッケル付金
接触抵抗 3オーム最大
断熱抵抗 5Mオム分
作業温度 −25°C ~ +85°C
テスト 100% オープン・ショート・ミス・ワイヤテスト
試験電圧 DC300V 5Mオム/10ms
保証 1年





J1939号機ドイツ語 9-Pin女性のプラグは緑色ですJ1939 の女性ソケットの端は 90 度直角で,テレマティックデバイスの接続と設置時にスペースを節約するのに役立ちます.



J1939号機ドイツ語 9 ピンピン C と J のような小さな直径を持つ.タイプ 2 J1939ドイツ語 9 ピン女性プラグはタイプ1またはタイプ2J1939と互換性があるドイツ語 9 ピン男性のプラグ

J1962 OBD2 16 Pinの女性ケーブルへの直角の緑J1939ドイツ9 Pinの女性 0




ピン割り当てまたはピンアウト

一般的に,ピン割り当てまたはピンアウトは以下のようになります (接続される4ピン):


OBD2 女性 シグナル J1939 女性
5 地面 A について
16 バッテリー B について
6 J1939, CAN-H C について
14 J1939, CAN-L D


時々ピン割り当てるかピンアウトもこんな感じで (6ピン)接続する):


OBD2 女性 シグナル J1939 女性
5 地面 A について
16 バッテリー B について
6 J1939, CAN-H C について
14 J1939, CAN-L D
2 J1708-H F について
10 J1708-L G



時々ピン割り当てるかピンアウトもこんな感じで (6ピン)接続する):


OBD2 女性 シグナル J1939 女性
5 地面 A について
16 バッテリー B について
6 J1939, CAN-H C について
14 J1939, CAN-L D
12 J1708-H F について
13 J1708-L G




J1708の線は,J1708の線を必要としない場合は,J1708の線は,J1708の線を必要としない場合は,J1708の線は,J1708の線を必要としません.時々,追加された線がいくつかのGPSトラッカーの動作を妨げる可能性があるため,それらを接続しないほうが良い.

ピン割り当てまたはピンアウトも,あなたのニーズに応じてカスタマイズすることができます.



適用する

This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- データラインは CAN +/- ラインに接続され,電源と地上線も接続されています.

共通用途はテレマティクス,フロッコ管理,トラック輸送機器などGPSトラッカーは9ピンの丸いドイツ式コネクタを搭載した重型商用車に搭載されます.電源線は適切に接続され,トラッカーに電力を供給します.

このケーブルは,また,OBD2スキャンツールまたは障害コードリーダー(適切なソフトウェアで) 丸いJ1939コネクタに接続します.ほとんどのOBD2ソフトウェアとスキャナーは単一のパラメータであるPIDを読み取ることに基づいています.J1939はPGNベースのプロトコルですこのケーブルで動作するには,スキャンツールがPGNを処理できる必要があります.
