商品の詳細:
お支払配送条件:
|
| J1939 女性用ソケット: | ドイツ語 HD16-9-1939S-P080の相当 | J1939 メスソケットのタイプ: | タイプ2 |
|---|---|---|---|
| ワイヤ: | 20AWGの純粋な銅 | 作業温度: | −25°C ~ +85°C |
| ピンかターミナル: | 銅,ニッケル付金 | 断熱抵抗: | 5Mオム分 |
| ハイライト: | pt30 電源装置,電子記録装置,pt30 炎 |
||

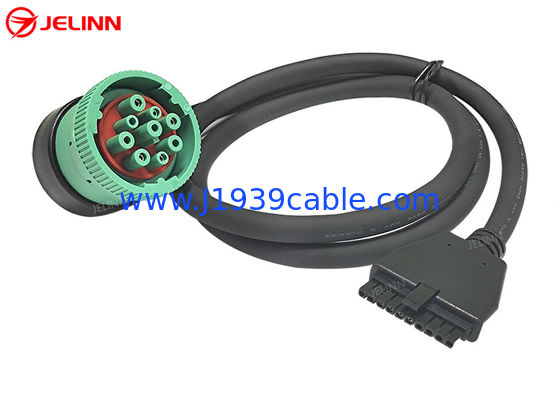

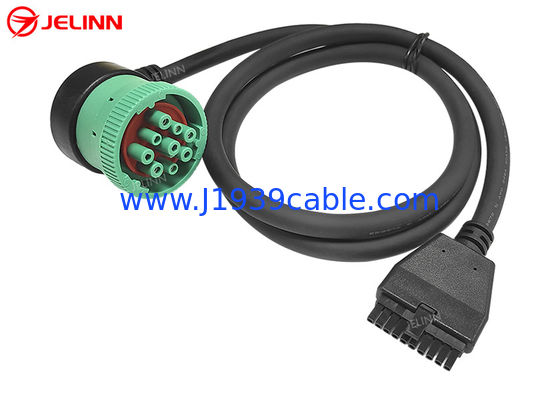

PT30 ELD装置ケーブル 9ピン J1939 電子記録装置用ケーブル 重
デューティ トラック
仕様
| J1939 女性用ソケット | ドイツ語 HD16-9-1939S-P080の相当 |
| J1939 メスソケットのタイプ | タイプ2 |
| J1939 女性ソケットの色 | 緑色 |
| ワイヤ | 20AWG 純銅 |
| OBD2 OBDII コネクタの材料 | PA66 |
| J1939 の女性ソケットの材料 | PA66+ ガラス繊維 |
| ケーブルの長さ | オーダーメイド |
| ピン割り当てまたはピンアウト | オーダーメイド |
| ピンや端末 | 銅,ニッケル付金 |
| 接触抵抗 | 3オーム最大 |
| 断熱抵抗 | 5Mオム分 |
| 作業温度 | −25°C ~ +85°C |
| 試験電圧 | DC300V 5Mオム/10ms |
| テスト | 100% オープン・ショート・ミス・ワイヤテスト |
| 保証 | 12ヶ月 |

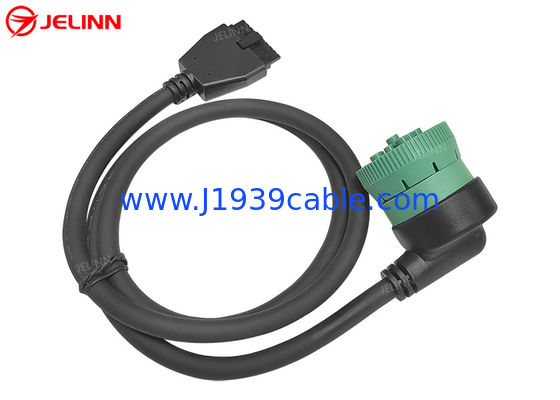

J1939号機ドイツ語 9-PinJ1939の終わりにオーバーモールドPVC注射ドイツ語 9-Pin女性のソケットは直角90度です.
についてドイツ語 9 ピン女性のソケットはタイプ2なので,ピンはPin CとPin Jの直径が小さい.タイプ2J1939の女性ソケットはタイプ1またはタイプ2J1939の男性容器に挿入できます.
女性のOBD2コネクタにはKET端末があり,女性OBD2コネクタが耐久性が高い.
ピン割り当てまたはピンアウト
一般的には,ピン割り当てまたはピノウットは以下のようになります (接続する4ピン):
| OBD2 女性 | シグナル | J1939 女性 |
| 4か5か | 地面 | A について |
| 16 | バッテリー | B について |
| 6 | J1939, CAN-H | C について |
| 14 | J1939, CAN-L | D |
時々ピン割り当てやピナウットは,こんな感じでもできます (6ピン)接続する):
| OBD2 女性 | シグナル | J1939 女性 |
| 4か5か | 地面 | A について |
| 16 | バッテリー | B について |
| 6 | J1939, CAN-H | C について |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F について |
| 13 | J1708-L | G |
時々ピン割り当てやピナウットは,こんな感じでもできます (6ピン)接続する):
| OBD2 女性 | シグナル | J1939 女性 |
| 4か5か | 地面 | A について |
| 16 | バッテリー | B について |
| 6 | J1939, CAN-H | C について |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F について |
| 10 | J1708-L | G |
J1708の線は,J1708の線を必要としない場合は,J1708の線は,J1708の線を必要としない場合は,J1708の線は,J1708の線を必要としません.時々,追加された線がいくつかのGPSトラッカーの動作を妨げる可能性があるため,それらを接続しないほうが良い.
ピン割り当てやピンアウトも ニーズに応じてカスタマイズできます
適用する
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- データラインは CAN +/- ラインに接続され,電源と地上線も接続されています.
共通用途はテレマティック,フロッコ管理,トラックの技術装置などGPSトラッカーは9ピンの丸いドイツ式コネクタを搭載した重型商用車に搭載されます.電源線は適切に接続され,トラッカーに電力を供給します.
このケーブルは,また,OBD2スキャンツールまたは障害コードリーダー(適切なソフトウェアで) 丸いJ1939コネクタに接続します.ほとんどのOBD2ソフトウェアとスキャナーは単一のパラメータであるPIDを読み取ることに基づいています.J1939はPGNベースのプロトコルですこのケーブルで動作するには,スキャンツールがPGNを処理できる必要があります.
