商品の詳細:
お支払配送条件:
|
| RP1226オス・コネクタ: | Aptiv 54201416の等量 | ワイヤ: | 20AWGの純粋な銅 |
|---|---|---|---|
| J1939女性の容器: | ドイツHD10-9-1939Pの等量 | タイプのJ1939女性のプラグ: | タイプ1 |
| テスト: | 開いた100%不足分および失敗ワイヤー テスト | ピンかターミナル: | ニッケル メッキまたは金張りの銅 |
| ハイライト: | 9ピンへのRP1226,RP1226 ELDケーブル,RP1226へのJ1939 |
||

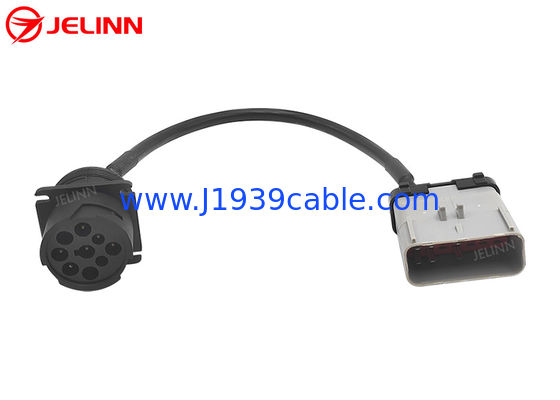

14ピン RP1226 男性から黒タイプ1 SAE Deutsch 9ピン J1939 女性 トラック ELDケーブル
仕様
| RP1226 男性接続器 | Aptiv 54201416 の相当 |
| 9ピンJ1939女性接続器 | ドイツ HD10-9-1939P の相当 |
| 9ピンJ1939の女性プラグのタイプ | タイプ1 |
| 9ピンJ1939 女性プラグの色 | ブラック |
| ワイヤ | 20AWG 純銅 |
| RP1226 男性コネクタの材料 | PA66 + ガラス繊維 |
| 材料9ピンJ1939 女性プラグ | PA66 + ガラス繊維 |
| ピンアウト (配線図) | オーダーメイド |
| ケーブルの長さ | オーダーメイド |
| ピンや端末 | 銅,ニッケル塗装または黄金塗装 |
| 接触抵抗 | 3オーム最大 |
| 断熱抵抗 | 5Mオム分 |
| 作業温度 | −25°C ~ +85°C |
| テスト | 100% オープン・ショート・ミス・ワイヤテスト |
| 試験電圧 | DC300V 5Mオム/10ms |
| 保証 | 1年 |
ピンアウト (配線図)
一般的には,ピンアウト (配線図) は以下の通りである.
各コネクタに4本のピンがあり ケーブルには20AWGの4本のワイヤーがあります
| RP1226 男性 | シグナル | 9-ピン J1939 女性 |
| 8 | 地面 | A について |
| 1 | バッテリー電源 | B について |
| 2 | J1939,S-CAN高 | C について |
| 9 | J1939 年S-CANが低い | D |
時々ピンアウト (配線図) は下の通りです
ケーブルには 20AWG の 6 つのワイヤがあります.
| RP1226 男性 | シグナル | 9-ピン J1939 女性 |
| 8 | 地面 | A について |
| 1 | バッテリー | B について |
| 2 | J1939,S-CAN高 | C について |
| 9 | J1939 年S-CANが低い | D |
| 6 | J1708 CAN高 | F について |
| 13 | J1708, CAN の値が低い | G |
ピンアウト (配線図)顧客のニーズに応じてカスタマイズすることもできます.
適用する
TMC (ATAの技術・メンテナンス委員会) の推奨実践RP1226メッセージング標準化によると,ケンワース,ピータービルト,ボルボなどの2019年および新しい重型トラック,北米のマックとフライトライナーは,ダッシュの後ろの運転手側でのキャビンのアクセサリーコネクタを装備していますトラックの所有者は カーソリ・ビルダー・マニュアルで 詳細を確認できます
この RP1226 アクセサリー コネクタに,ELD (電子記録装置),テレマティック装置,または J1939,CAN,または J1708 からデータを要求する他のアフターマーケット装置を接続する必要があります.そうでなければ,接続は保証されないかもしれない.
9ピンJ1939ポートを備えた装置が14ピンRP1226アクセサリーコネクタを備えたトラックに接続する必要がある場合,このケーブルが必要です.
