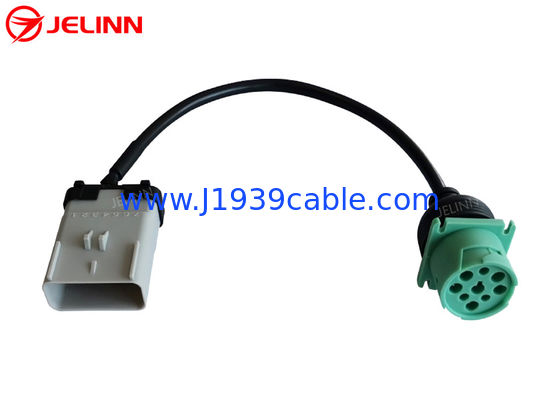

緑のタイプ2 SAEドイツ9 Pin J1939の女性のトラック ケーブルへのRP1226灰色14 Pinの男性
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| RP1226オス・コネクタ: | Aptiv 54201416の等量 | ワイヤー: | 20AWGの純粋な銅 |
|---|---|---|---|
| J1939女性の容器: | ドイツHD10-9-1939P-P080の等量 | 9 Pin J1939女性のプラグの色: | 緑 |
| ピンかターミナル: | ニッケル メッキまたは金張りの銅 | 試験電圧: | DC300V 5M ohm/10ms |
| ハイライト: | 9ピンへのRP1226,RP1226 ELDケーブル,RP1226へのJ1939 |
||
緑のタイプ2 SAEドイツ9 Pin J1939の女性のトラック ケーブルへのRP1226灰色14 Pinの男性
指定
| RP1226オス・コネクタ | Aptiv 54201416の等量 |
| 9 Pin J1939メス コネクタ | ドイツHD10-9-1939P-P080の等量 |
| タイプの9 Pin J1939女性のプラグ | タイプ2 |
| 9 Pin J1939女性のプラグの色 | 緑 |
| ワイヤー | 20AWGの純粋な銅 |
| RP1226オス・コネクタの材料 | PA66 +ガラス繊維 |
| 9 Pin J1939女性のプラグの材料 | PA66 +ガラス繊維 |
| Pinout （配線図） | カスタマイズされる |
| ケーブル長 | 30cm （12インチ）またはカスタマイズされる |
| ピンかターミナル | ニッケル メッキまたは金張りの銅 |
| 接触抵抗 | 3オーム最高。 |
| 絶縁抵抗 | 5Mのオームmin。 |
| 働く温度 | −25℃ | +85℃ |
| テスト | 開いた100%不足分および失敗ワイヤー テスト |
| テストの電圧 | DC300V 5M ohm/10ms |
| 保証 | 1年 |
Pinout （配線図）
一般的に、pinout （配線図）は次としてある場合もある。
各コネクターの4つのピンはワイヤーで縛られる。ケーブルの20AWGの4本のワイヤーがある。
| RP1226男性 | 信号 | 9 Pin J1939の女性 |
| 8 | 地面 | |
| 1 | 電池 | B |
| 2 | J1939のスキャン最高 | C |
| 9 | J1939のスキャン低速 | D |
時々、pinout （配線図）はまた次としてある場合もある。
各コネクターの6つのピンはワイヤーで縛られる。ケーブルの20AWGの6本のワイヤーがある。
| RP1226男性 | 信号 | 9 Pin J1939の女性 |
| 8 | 地面 | |
| 1 | 電池 | B |
| 2 | J1939のスキャン最高 | C |
| 9 | J1939のスキャン低速 | D |
| 6 | J1708は、最高できる | F |
| 13 | J1708は、低速できる | G |
pinout （配線図）はまた顧客の必要性に従ってカスタマイズすることができる。
適用
TMCの（ATAの技術および維持議会）推薦された練習RP1226のメッセージ標準化に従って、北アメリカのKenworth、Peterbilt、ボルボ、MackおよびFreightlinerのようなある2019年そしてより新しい大型トラックはヒューズのパネルの近くのダッシュの後ろの運転者の側面のタクシーの付属のコネクターが、装備されている。トラックの所有者はより多くの情報があるようにボディー ビルダー マニュアルを確認できる。
J1939、缶またはJ1708からのデータを要求するELD （電子ログ用装置）、テレマティックス装置または他のアフター・マーケット装置はこのRP1226付属のコネクターに接続されるべきである。さもなければ、関係はwarrantableではないかもしれない。
9ピンJ1939港およびあなたとある装置が14ピンRP1226付属のコネクターが装備されているトラックにそれを接続することを望んだらあればこのケーブルを使用する必要がある。
照会の発送
私達のウェブサイトのJ1939、RP1226、OBD2またはJ1708ケーブル、アダプターまたはコネクターを捜す時間を見つけなかったし、またはなかったら私達にどんなJ1939、RP1226、OBD2またはJ1708ケーブルが、アダプターまたはコネクターが照会のか発送によって必要とするか知らせること自由に感じなさい（映像があったら、付ける照会のそれを）。私達はまたあなたのためのJ1939、RP1226、OBD2またはJ1708ケーブル、アダプターまたはコネクターをカスタマイズしてもいい。
