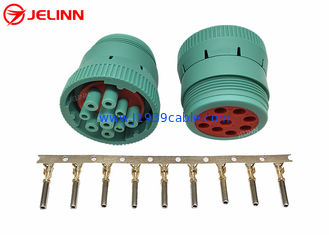

ターミナルの9 PCSの緑のタイプ2のドイツ9 Pin J1939のメス コネクタ

ターミナルの9 PCSの緑のタイプ2のドイツ9 Pin J1939のメス コネクタ


指定

私達は私達自身によってこの9 Pin J1939メス コネクタの私達にプラスチック型を作るためのスタッフの機械のフル セットがおよび装置およびよいチームあるのでプラスチック型を作った。私達にまた型に従ってこれらの9 Pin J1939メス コネクタを製造できる射出成形機械がある。

ターミナルとあるのでこれがメス コネクタであることを覚えなさい。9 Pin J1939オス・コネクタはピンとある。

9 Pin J1939女性のソケットは錠リングとある。錠リングを9 Pin J1939に差し込むことの後で右の場所に回して男性の容器コネクターが偶然プラグを抜かれて来ないこと保証する。

ドイツ9 Pin J1939のメス コネクタはタイプ2である、従ってPin FはPin Cとしてsmalllerの直径とあり、Pin J. Type-2 J1939 9 Pinのメス コネクタはタイプ1またはタイプ2 J1939 9 Pnの男性の容器に挿入することができる。

これらのタイプ2 J1939 9 Pinのメス コネクタは次のJ1939 9 Pinの男性プラグによって合うことができる:

ドイツHD10-9-1939P-P080の原物か等量

ドイツHD10-9-1939PE-P080の原物か等量

ドイツHD10-9-1939Pの原物か等量

ドイツHD16-9-1939PEの原物か等量

ドイツHD10-9-1939P-B022の原物か等量

ドイツHD10-9-1939PE-B022の原物か等量

ドイツHD10-9-1939P-BP03の原物か等量

ドイツHD10-9-1939PE-BP03の原物か等量

ドイツHD14-9-1939P-P080の原物か等量

ドイツHD14-9-1939PE-P080の原物か等量

ドイツHD14-9-1939Pの原物か等量

ドイツHD14-9-1939PEの原物か等量

Amphenol AHD17-9-1939PES80の原物か等量

Amphenol AHD17-9-1939PESの原物か等量

ピン アサインかpinout

9 Pin J1939これのようメス コネクタのピン アサインかpinoutはである:

中央ピンはPin A.である。PIn Aの主タブがに直面することピンはPin F.である。ピンBからJの順序は右回りである。


適用


これらの9 Pin J1939メス コネクタが9 Pin J1939ケーブルおよびアダプターを製造するのに使用することができる。



照会の発送

私達のウェブサイトのJ1939、OBD2またはJ1708ケーブル、アダプターまたはコネクターを捜す時間を見つけなかったし、またはなかったら私達にどんなJ1939、OBD2またはJ1708ケーブルが、アダプターまたはコネクターが照会のか発送によって必要とするか知らせること自由に感じなさい（映像があったら、付ける照会のそれを）。私達はまたあなたのためのJ1939、OBD2またはJ1708ケーブル、アダプターまたはコネクターをカスタマイズしてもいい。
