二倍になるOBD2 OBDII 16 Pinの直角の男性女性の円形の割れ目Yケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| OBD2男性プラグのピン: | 銅、nickel-platedまたは金張りされる | OBD2メス コネクタのターミナル: | 銅、nickel-platedまたは金張りされる |
|---|---|---|---|
| テスト: | 開いた100%不足分および失敗ワイヤー テスト | ワイヤー: | 26AWGの純粋な銅 |
| OBD2男性プラグのOvermold: | 直角の90度 | overmolded部分の材料: | ポリ塩化ビニール |
| ハイライト: | OBDのディバイダー,OBDIIのディバイダー ケーブル,J1962 Yのディバイダー |
||
二倍になるOBD2 OBDII 16 Pinの直角の男性女性の円形の割れ目Yケーブル
指定
| OBD2男性プラグ | 標準 |
| OBD2男性プラグのピン | 銅、nickel-platedまたは金張りされる |
| OBD2男性プラグのOvermold | 直角の90度 |
| OBD2メス コネクタ | 標準 |
| OBD2メス コネクタのターミナル | 銅、nickel-platedまたは金張りされる |
| OBD2メス コネクタのOvermold | まっすぐ |
| overmolded部分の材料 | ポリ塩化ビニール |
| ケーブルの形 | 円形 |
| ワイヤー | 26AWGの純粋な銅 |
| OBD2男性およびメス コネクタの材料 | PA66 |
| ピン アサインかピン | カスタマイズされる |
| ケーブル長 | カスタマイズされる |
| 接触抵抗 | 3オーム最高。 |
| 絶縁抵抗 | 5Mのオームmin。 |
| 働く温度 | −25℃ | +85℃ |
| テスト | 開いた100%不足分および失敗ワイヤー テスト |
| テストの電圧 | DC300V 5M ohm/10ms |
| 保証 | 1年 |

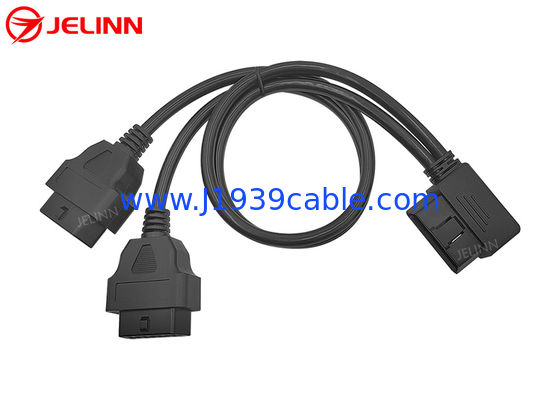

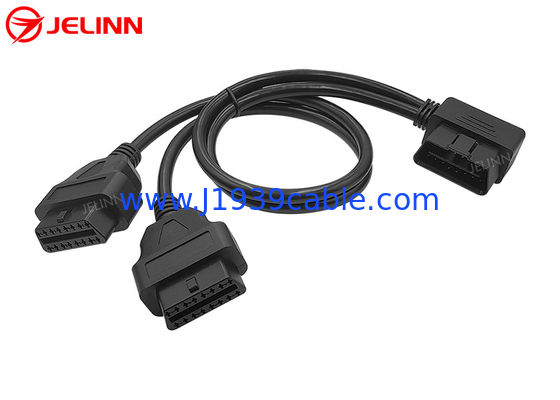

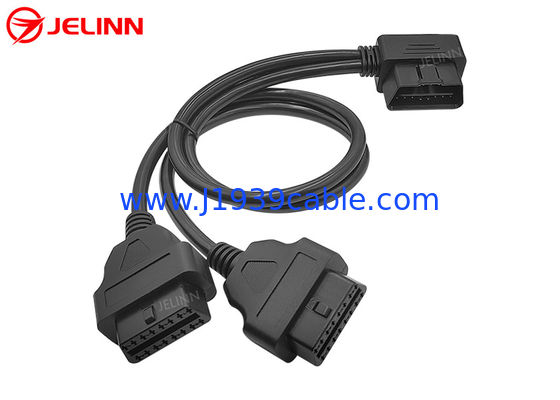

これはOBD2男性プラグおよび2つのOBD2メス コネクタの3つの端が付いているYケーブルである。
OBD2 OBDIIのメス コネクタは装置が（OBD2メス コネクタに接続される）頻繁に差し込まれ、プラグを抜かれるテストか診断環境のためにより適している質のendurableターミナルとある。
16 Pin OBD2 OBDIIのメス コネクタの端にovermoldedプラスチック注入の部品はケーブルをまっすぐに出て来させる。
ピン アサインかピン
ピン アサインかピンはこれのようである場合もある:
| OBD2男性プラグ | OBD2メス コネクタ1 | OBD2メス コネクタ2 |
| 2 | 2 | 2 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンに関して、両方の円形ケーブルの黒いワイヤーはPin 5.に接続される。ワイヤーで縛られる8つのピンがそうそこにある両方の円形ケーブルの26AWGの8本のワイヤーがある。
ピン アサインかピンはまたこれのようである場合もある:
| OBD2男性プラグ | OBD2メス コネクタ1 | OBD2メス コネクタ2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
このピンに関して、OBD2 OBDの男性の16のピンすべておよびメス コネクタはワイヤーで縛られる、従って両方の円形ケーブルの26AWGの16本のワイヤーがある。
適用
このYケーブルが車のOBD2の女性の診断港にテレマティックス、M2M装置、IoV （車のインターネット）装置、艦隊管理装置、OBD2 GPSの追跡者または車の性能の調整用具を接続するのに使用されている。
各車にたった1つのOBD2女性の診断港がある。車のOBD2男性の港とIoV 2つのテレマティックスか装置を接続することを望んだら二倍になるこのOBD2 OBDIIの男性は女性のディバイダーYケーブルこれをするのを助けることができる。このYケーブルは元のOBD2女性の診断港を裂く。車のOBD2女性の診断港にこのディバイダーYケーブルのOBD2男性プラグを挿入しなさい。IoVテレマティックスか装置が車の電圧と互換性があるかどうか確認しなさい（12Vか24V）。それは重要である!エンジンをそれぞれ2つのOBD2メス コネクタにそれからこれら二つのテレマティックスかIoV装置を接続するために消せば。
またこのケーブルがOBD2診断装置か走査器または欠陥コード読者を接続するのに使用することができる。
照会の発送
OBD2 OBDII、9 Pin J1939または6 Pin J1708捜す時間をケーブルを、私達のウェブサイトのアダプターまたはコネクター見つけなかったし、またはなかったら、私達にOBD2 OBDII、9 Pin J1939または6 Pin J1708ケーブルが、アダプターまたはコネクター必要とするものを照会のか発送によって知らせること自由に感じなさい（映像があったら、付ける照会のそれを）。私達はまたケーブルを、あなたのためのアダプターまたはコネクターOBD2 OBDII、9 Pin J1939または6 Pin J1708カスタマイズしてもいい。
